Как создать диаграмму в Excel: пошаговая инструкция

В Экселе можно работать не только с числовыми данными. Инструменты программы также дают возможность построить диаграммы любой сложности, основываясь на введенных в таблицу данных. При этом оформление диаграммы можно настраивать на свое усмотрение. В этой статье мы рассмотрим методы построения различных диаграмм с использованием инструментов, доступных в Microsoft Excel.

Построение диаграммы на основе таблицы

Методика создания диаграмм не сложнее, чем построение обычных таблиц в Экселе, и освоить ее легко и быстро может каждый желающий.

  1. Прежде, чем приступать к построению любой диаграммы, необходимо создать таблицу и заполнить ее данными. Будущая диаграмма будет построена на основе именно этой таблицы.
  2. Когда таблица будет полностью готова, необходимо выделить область, которую требуется отобразить в виде диаграммы, затем перейти во вкладку “Вставка”. Здесь будут представлены для выбора разные типы диаграмм:
    • Гистрограмма
    • График
    • Круговая
    • Иерархическая
    • Статистическая
    • Точечная
    • Каскадная
    • Комбинированная

Примечание:
В зависимости от версии программы количество разновидностей диаграмм может быть разным.

Также, существуют и другие типы диаграмм, но они не столь распространённые. Ознакомиться с полным списком можно через меню “Вставка” (в строке меню программы в самом верху), далее пункт – “Диаграмма”.

  • После того как вы определились с типом подходящей диаграммы, кликаем по соответствующему пункту. Далее будет предложено выбрать подтип. К примеру, если вы выбрали гистограмму, будут предложены следующие подтипы: обычная, объемная, линейчатая, объемная линейчатая.
  • Выбираем подходящий подтип, щелкаем по нему, после чего диаграмма автоматически сформируется и отобразится на экране.
  • К примеру, визуальное отображение обычной гистограммы будет вот таким:

    Диаграмма в виде графика будет отображается следующим образом:

    А вот так выглядит круговая диаграмма:

    Как работать с диаграммами

    Когда диаграмма построена, можно приступать к работе с ней, а также настройке ее внешнего вида. Для этого перейдите во вкладку «Конструктор». Здесь есть возможность настроить различные параметры созданной диаграммы, например, поменять стиль оформления, изменить тип, подтип и т.д.

    Например, чтобы поменять типа диаграммы и ее подтип, щелкаем по кнопке “Изменить тип диаграммы” и в открывшемся списке выбираем то, что нам нужно.

    Нажав на кнопку “Добавить элемент диаграммы” можно раскрыть список действий, который поможет детально настроить вашу диаграмму.

    Для быстрой настройки можно также воспользоваться инструментом “Экспресс-макет”. Здесь предложены различные варианты оформления диаграммы, и можно выбрать тот, который больше всего подходит для ваших целей.

    Довольно полезно, наряду со столбиками, иметь также конкретное значение данных для каждого из них. В этом нам поможет функция подписи данных. Открываем список, нажав кнопку “Добавить элемент диаграммы”, здесь выбираем пункт “Подписи данных” и далее – вариант, который нам нравится (в нашем случае – “У края, снаружи”).

    Готово, теперь наша диаграмма не только наглядна, но и информативна.

    Настройка размера шрифтов диаграммы

    Если вам кажется, что размер шрифтов в диаграмме маловат, их можно настроить. Для этого правой кнопкой мыши щелкните, например, на подписи данных, выберите в раскрывшемся меню пункт “Шрифт…”.

    Здесь можно внести требуемые изменения и сохранить их, нажав кнопку “OK”.

    Диаграмма с процентами

    Для создания диаграмм, где предполагается процентное отображение данных, лучше всего подойдет использование кругового типа.

    1. По тому же принципу, который был описан выше, создайте таблицу и выделите участок, который необходимо преобразовать в диаграмму. Далее переходим во вкладку «Вставка» и выбираем, соответственно, тип диаграммы “Круговая”.
    2. По завершении предыдущего шага программа вас автоматически направит во вкладку по работе с вашей диаграммой – «Конструктор». Просмотрите предложенные макеты и остановите свой выбор на той диаграмме, где имеются значки процентов.
    3. Вот, собственно говоря, и все. Работа над круговой диаграммой с процентным отображением данных завершена.

    Диаграмма Парето — что это такое, и как ее построить в Экселе

    Итальянский инженер, экономист и социолог Вильфредо Парето выдвинул очень интересную теорию, согласно которой 20% наиболее эффективных предпринятых действий обеспечивают 80% полученного конечного результата. Из этого следует, что остальные 80% действий обеспечивают всего 20% достигнутого результата.

    Этот вид диаграммы позволяет высчитать те самые наиболее эффективные действия, обеспечивающие наибольшую отдачу. Давайте попробуем построить эту диаграмму, используя инструменты, доступные в программе Microsoft Excel. Самым подходящим типом диаграмм для достижения этой цели будет гистограмма.

    1. Создаем таблицу, например, с наименованиями товаров. В одном столбце будет указан объем закупки в денежном выражении, в другом – полученная прибыль. Цель данной таблицы вычислить — закупка какой продукции приносит максимальную выгоду при ее реализации.
    2. Строим обычную гистограмму. Для этого нужно выделить область таблицы, перейти во вкладку «Вставка» и далее выбирать тип диаграммы.
    3. После того как мы это сделали, сформируется диаграмма с 2-мя столбиками разного цвета, каждая из которых соответствует данным разных столбцов таблицы.
    4. Следующее, что нужно сделать – это изменить столбик, отвечающий за прибыль, на тип “График”. Для этого выделяем нужный столбик и идем в раздел «Конструктор». Там мы видим кнопку «Изменить тип диаграммы», нажимаем на нее. В открывшемся диалоговом окне переходим в раздел «График» и кликаем по подходящему типу графика.
    5. Вот и все, что требовалось сделать. Диаграмма Парето готова.Далее, ее можно отредактировать точно так же, как мы рассказывали выше, например, добавить значения столбиков и точек со значениями на графике.

    Заключение

    В Microsoft Excel имеется богатый набор инструментов для создания диаграмм, их последующей настройки и работы с ними. Интерфейс программы довольно прост в освоении и позволяет пользователям с любым уровнем подготовки с легкостью работать над диаграммами практически любой сложности.

    Общие сведения о диаграммах и графиках

    Диаграмма — специальный графический объект, позволяющий на основе исходных числовых данных получить их визуальное представление. Применяется для анализа данных, отображения динамики и пр.

    Типы диаграмм
    В Excel встроено довольно большое количество различных типов диаграмм под наиболее часто встречающиеся ситуации:

    Подготовка исходных данных
    Перед тем как создать диаграмму необходимо подготовить данные для диаграммы, что в общем-то не требует особых усилий. Данные должны располагаться в правильно построенной отдельной таблице с заголовками строк и столбцов. Лучше расположить данные сразу в правильном порядке(если речь о периодах, то хронология должна быть сохранена: январь, февраль, март и т.д. Даты не должны идти вразброс). Как правило Периоды располагаются в столбцах, а сами данные в строках. Однако, как уже я описывал выше, различные типы диаграмм служат для различных целей и расположение данных для некоторых типов может быть иным.
    Для построения диаграммы необходимо выделить диапазон ячеек, для которых будет построена диаграмма. Чтобы отобразить на диаграмме названия столбцов и строк, необходимо их тоже включить в выделенный диапазон ячеек:

    Создание диаграммы в Excel 2003
    Для счастливых обладателей Excel 2003 вставка диаграммы осуществляется в несколько шагов:
    Вставка (Insert)Диаграмма (Chart)

    1. На первом шаге предлагается выбрать тип диаграммы.

      После чего можно либо сразу на первом шаге нажать Готово и диаграмма будет создана из данных предварительно выделенного диапазона, либо последовательно пройти все 4 шага построения.
    2. На втором шаге будет предложено выбрать данные для диаграммы.

      По умолчанию там уже используются диапазон, выделенный перед созданием диаграммы. Так же в этом диалоговом окне можно выбрать расположение рядов (в строках или столбцах) и данные для каждого ряда данных. Как правило это излишне, если вы правильно подготовили данные для диаграммы.
    3. Третий шаг предназначен для настройки заголовков, легенды, осей и подписей данных.

      Т.к. в каждом из диалоговых окон присутствует предпросмотр результата — выбрать наиболее удачное и красивое отображение этих параметров на диаграмме дело не сложное и больше творческое.
    4. Ну и завершающий шаг требует отдельного внимания. На нем предлагается выбрать место размещения диаграммы.

      По умолчанию предлагается поместить диаграмму на один из имеющихся в книге листов (по умолчанию выделяется активный лист). Однако можно выбрать и размещение на отдельном специальном листе диаграмм — такие листы не могут содержать каких-либо табличных данных, а содержат исключительно объект диаграммы. Данный тип хорошо подходит в случаях, когда далее диаграмму необходимо распечатать на целом листе без лишних данных. К тому же данный тип диаграмм считается устаревшим и более новыми версиями поддерживается по большей части из соображений совместимости. Если же целью диаграммы является отражение динамики и анализ этих данных — лучше размещать на том же листе, где расположены данные. В данном случае не придется щелкать по листам для просмотра изменений.
      В последствии размещение диаграммы можно изменить. Для этого необходимо щелкнуть правой кнопкой мыши по области диаграммы и выбрать пункт Размещение

    После вставки диаграммы на листе рядом появляется плавающая вкладка для работы с диаграммами, на которой можно изменить некоторые параметры созданной диаграммы, включая её тип:

    Создание диаграммы в Excel 2007 и выше
    Начиная с версии 2007 вставка диаграмм доступна с вкладки Вставка (Insert) -группа Диаграммы (Charts) . Диаграммы сразу на панели разбиты на категории:

    остается лишь выбрать необходимый тип. Это хоть и несколько упрощает выбор типа диаграммы, но пользователям, привыкшим работать в 2003 версии доставляет массу неудобств — мастер создания диаграмм попросту исчез и ему на замену пришел более современный инструмент. Теперь все настройки можно найти на динамически появляющейся группе вкладок Работа с диаграммами (Chart Tools) , которая автоматически появляется при выделении любой диаграммы на листе:

    Так же некоторые элементы (в основном касающиеся изменения форматов) вкладок этой группы взаимодействуют именно с выделенным элементом диаграммы (область построения, область диаграммы, ряд, легенда, ось). Если чуть-чуть пообвыкнуться и потренироваться с элементами на этой группе вкладок — то работать с диаграмма становится еще проще, чем в 2003 версии, т.к. все можно изменить на ходу и в любой момент.

    Плюс в 2007 версии была добавлена отличная возможность сохранения созданной диаграммы в качестве шаблона. Иными словами: вы мучались 40 минут, создавая диаграмму на основе еженедельного отчета и наконец добились нужного результата, который «прям радует». Что обычно делалось раньше, чтобы применить к другим данным? Книга копировалась и новые данные просто заменяли старые данные. Теперь же можно просто выделить нужную диаграмму, перейти на группу вкладок Работа с диаграммами (Chart Tools)Конструктор (Design)Сохранить как шаблон (Save As Template) и выбрать имя шаблона. Чтобы применить этот шаблон необходимо при выборе типа диаграммы в меню выбрать Все типы диаграмм (All chart types)

    перейти в папку Шаблоны (Templates) и выбрать нужный шаблон. Либо создать диаграмму любого типа, перейти на группу вкладок Работа с диаграммами (Chart Tools)Конструктор (Design)Изменить тип диаграммы (Change Chart Type) . Так же пункт Изменить тип диаграммы (Change Chart Type) доступен, если щелкнуть правой кнопкой мыши в любом месте диаграммы:

    Для тех, кого мучает ностальгия или по каким-то иным соображениям привыкли работать именно с листами диаграмм, то в Excel 2007 и выше это делается так:

    • выделяем таблицу с исходными данными
    • щелкаем правой кнопкой мыши по ярлычку листа
    • выбираем пункт Вставить (Insert)
    • на вкладке Общие выбираем Диаграмма (Chart)

    Будет создан лист диаграммы. Тип диаграммы используется тот, что установлен по умолчанию. Кстати, это умолчание можно изменить: при создании диаграммы с вкладки Вставка (Insert) -группа Диаграммы (Charts) -в меню выбрать Все типы диаграмм (All chart types) , выбрать необходимый тип и нажать Сделать стандартной (Set as Default Chart) . Теперь именно такой тип диаграммы будет диаграммой по умолчанию.
    Размещение диаграммы (переместить в другой лист или сделать отдельным листом диаграммы) можно изменить в любой момент. Для этого необходимо щелкнуть правой кнопкой мыши по области диаграммы, выбрать пункт Переместить диаграмму (Move Chart) и указать новое место размещения.

    Удаление диаграмм
    Для удаления диаграммы достаточно выделить области диаграммы щелчком левой кнопки мыши и нажать на клавиатуре Del.

    Статья помогла? Поделись ссылкой с друзьями!

    Поиск по меткам

    Поделитесь своим мнением

    Комментарии, не имеющие отношения к комментируемой статье, могут быть удалены без уведомления и объяснения причин. Если есть вопрос по личной проблеме — добро пожаловать на Форум

    Минидиаграммы в ячейках

    Очередной способ визуализации данных – это использование гистограмм в условном форматировании.

    1. Для этого выделяем таблицу с цифрами и в разделе «Условное форматирование» применяем «Гистограммы», где можно выбрать сплошную или градиентную заливку. Положительным моментом является то, что гистограмма находится в самой ячейке и для её применения не нужно использовать дополнительные ячейки. При исправлении цифр она изменится автоматически.

    При наличии значений меньше нуля, гистограмма также автоматически примет другую форму

    2. Также можно воспользоваться текстовой функцией ПОВТОР, которая выводит в ячейку любой заданный символ нужное количество раз. Для этого вводим в соседнюю от цифр ячейку формулу =ПОВТОР(«|»;B2) и нажимаем «Enter», при шрифте Arial Cyr получится так:

    3. Для вывода нестандартных символов (заранее зная код) можно использовать функцию СИМВОЛ. Например, символ с кодом 103 — черный прямоугольник шрифта Webdings, вводим в соседнюю ячейку формулу =ПОВТОР(СИМВОЛ(103);C2:C8) и нажимаем «Enter». Поэтому предварительно установите этот шрифт для ячеек C2:C8.

    Также можно использовать символы других шрифтов, например символ с кодом 110 из шрифта Wingdings.

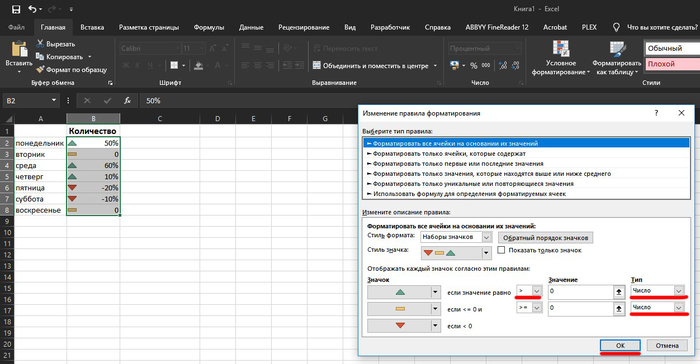

    4. Остался применить последний способ – это стрелки в разделе «наборы значков», здесь имеется большой выбор разных элементов, которые также отображаются в самой ячейке.

    По умолчанию стоит процентный показатель, т.е. Excel сам определяет среднее число из имеющейся таблицы и ставит ему жёлтое тире. Изменив правило в условном форматировании можно заменить процент на число, тогда показатели с минусом будут иметь красную стрелочку вниз, а положительные цифры – зелёную стрелочку вверх.

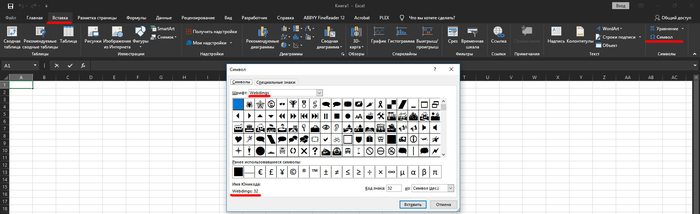

    Имеющиеся символы в шрифтах Webdings и Wingdings можно посмотреть в разделе «Вставка» — «Символы»

    И в конце предлагаю оценить какая минидиаграмма самая интересная

    На этом я предварительно заканчиваю посты про условное форматирование, дальше будут о применении формул для работы с текстом и цифрами в таблицах.

    Подписка. Посмотрел другие посты про Ексель- автор молодец.
    Эксель — это простейший, крутейший инструмент в умелых руках.
    Сделай обзор на формулы ВПР (vlookup) и Если(IF)

    Жизнь многих офисных сотрудников, не знающих их, никогда не станет прежней)))

    Спасибо)) В планах это уже есть и ещё многое другое)

    вы часто ей пользуетесь?

    Подскажите пожалуйста — есть столбик где появляется или «0» в ячеках или «1» в какой нибудь одной. Какой формулой найти номер ячейки в формате «B1» где выскочила эта «1»? У меня пока так: =ПОИСКПОЗ(1;O1:O67;0) тут выдается номер строки. Других вариантов нет?

    Ну и еще — такие вложения — можно ли как то уменьшить? А то они и длиннее бывают 🙂 Имеется в виду вложение ЕСЛИ

    =ЕСЛИ(‘Ввод Данных’!E55=»»;ЕСЛИ(‘Ввод Данных’!D54<>«Услуга (в руб.)»;ЕСЛИ(‘Ввод Данных’!D55<>«руб.»;ЕСЛИ(‘Ввод Данных’!D55<>«рублей»;’Ввод Данных’!B55*’Ввод Данных’!$F$35;’Ввод Данных’!B55);’Ввод Данных’!B55);’Ввод Данных’!B55);(‘Ввод Данных’!E55/100)*(ЕСЛИ(‘Ввод Данных’!D54<>«Услуга (в руб.)»;ЕСЛИ(‘Ввод Данных’!D55<>«руб.»;ЕСЛИ(‘Ввод Данных’!D55<>«рублей»;’Ввод Данных’!B55*’Ввод Данных’!$F$35;’Ввод Данных’!B55);’Ввод Данных’!B55);’Ввод Данных’!B55)))

    Не совсем понятно.

    Т.е. есть поле, примерно такое

    И нужен адрес ячейки, в которой стоит 1? она всегда одна?

    По второму вопросу — как вариант «раскидать» формулу по нескольким ячейкам, если хотите уменьшить вложенность, либо использовать именованные диапазоны, тогда вместо какого нибудь ‘Ввод Данных’!D54 будет имя диапазона, например InsData.

    Да. единица может быть в любом или все равны «0» нужно точно знать ячейку

    Да вложенность и удобство отслеживания переходов. Так и мучаюсь — сначала напишу в ряд (разложу) потом соединяю вместе ) 🙂 . замучился с этим ЕСЛИ — Думал может есть какая нибудь полегче формула, или с большим кол-вом параметров чтобы все в одной ЕСЛИ прописать для удобства написания программы 🙂 По диапазонам — какие это формулы назовите? почитаю про них.. Спасибо.

    ну смотрите, если у вас столбец всегда один то можно просто написать =сцепить(«O»;ПОИСКПОЗ(1;O1:O67;0)) и все дела.

    Если у вас двумерный массив то получить адрес несколько сложнее. Но если надо то можно заморочиться. Будет либо сложная формула, либо макрос. Смотрите, если вариант выше не устроит, в свободное время могу попробовать нарисовать.

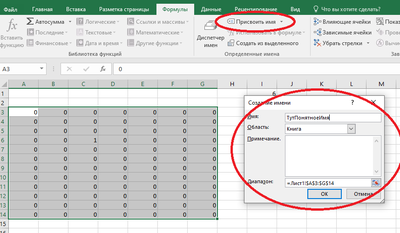

    По именованным диапазонам, в 2016 офисе это делается так, как на скриншоте. Такое именование сильно упрощает чтение громоздких формул, особенно если в формуле присутствуют ссылки на другие листы.

    смотрит в диапазоне A1:G14, искомое значение должно быть в J1. Саму формулу запихать в любую свободную ячейку

    Заработало 🙂 Спасибо — интересная формула получилась, буду применять. Я правда в 2003 офисе сижу. Под новое оформление никак не перелезу половину того, что мне нужно в новом меню найти не могу 🙂 Старый наверное стал 🙂 Поэтому некоторые формулы не работают. Посмотрю где у меня в 2003 именованные диапазоны сидят и как с ними работать. Понял что это буду искать. 🙂 Еще раз спасибо.

    2003 офис сильно устарел, в новых офисах заметно много разных фич добавилось, и не только в экселе. Не так давно ощутил на себе, насколько неудобно работать в офисе ниже 2010, когда мне на работе решили с какого-то перепугу понизить версию с 2010 до 2007) Быстро вернули обратно)

    В отличие от ВПР (который ищет по первому столбцу), связкой индекс + поискпоз можно искать в любой строке и любом столбце. Но значения в искомом столбце (строке) должны быть уникальными, иначе ексель возьмет первое попавшееся значение. Также при использовании поискпоз можно указать не точное совпадение, а значение больше или меньше искомого.

    Я, возможно, непонятно объяснил, наверное, надо пример какой-то?

    ВПР ищет только по строкам, ГПР — только по столбцам. С индекс и поискпоз можно возвращать значение ячейки, находящейся на пересечении искомых значений столбца и строки.

    Здравствуйте! Вижу, что Вы неплохо разбираетесь в тонкостях Excel, давно есть пара вопросов для такого специалиста)

    1. Разобрались ли Вы для себя, что все-таки быстрее работает, одна составная формула или много простых, которые по-очереди друг на друга ссылаются? На форумах результаты разные, собственные эксперименты точного результата не дают.

    2. Получилось ли у Вас определить максимально возможную производительность самого Excel, после которой дальнейший апгрейд ПК не ускоряет работу? Провожу вычисления, которые затрагивают много миллионов ячеек разом, для чего поставил себе 10-ти ядерный Xeon. Прирост по сравнению со средними i7 был существенный. Обрадовался результату, купил двухсокетную плату, соответственно, поставил 2 десятиядерника. Прироста производительности практически не заметил.

    Честно говоря мне по работе нет необходимости использовать много формул в одном файле и такого большого массива информации тоже не обрабатываю, поэтому, к сожалению, ничего по вашим вопросам сказать не могу

    Построение диаграмм с несколькими рядами данных в MS EXCEL

    Рассмотрим построение в MS EXCEL 2010 диаграмм с несколькими рядами данных, а также использование вспомогательных осей и совмещение на одной диаграмме диаграмм различных типов.

    Построение диаграмм с одним рядом данных рассмотрено в статье Основы построения диаграмм в MS EXCEL. Начинающим пользователям также целесообразно перед прочтением ознакомиться со статьей Основные типы диаграмм.

    ГИСТОГРАММА

    Построим Гистограмму с группировкой на основе таблицы с двумя числовыми столбцами, близких по значениям.

    Выделите любую ячейку таблицы (см. файл примера ), на вкладке Вставка, в группе Диаграммы нажмите кнопку Гистограмма, в выпавшем меню выберите Гистограмма с группировкой.

    MS EXCEL построит оба ряда с использованием только основных осей (чтобы в этом убедиться, дважды кликните сначала по столбцу одного ряда, затем по одному из столбцов по другого. В окне Формат ряда данных на вкладке Параметры ряда будет указано по какой оси отложены значения ряда). Т.к. значения у обоих рядов близки, то такое решение нам подходит.

    Для рядов, у которых значения существенно различаются (на порядок и больше) один из рядов нужно строить с использованием Вспомогательной вертикальной оси.

    Для этого достаточно выбрать для одного из рядов построение на вспомогательной оси (дважды кликнув на один из столбцов), а затем настроить ширину столбцов (боковой зазор), чтобы отображались оба ряда.

    Если не настроить ширину столбцов, то эту диаграмму можно спутать с диаграммой Гистограмма с пополнением (столбцы, относящие к одной категории «ставятся» друг на друга).

    Другой возможностью отображения на диаграмме двух рядов со значительно различающимися значениями, является масштабирование самих значений в таблице-источнике.

    Горизонтальную вспомогательную ось можно расположить даже вверху. При этом столбцы разных рядов будут оригинально пересекаться.

    Теперь изменим подписи по горизонтальной оси (категории).

    В окне Выбор источника данных видно, что для обоих рядов подписи горизонтальной оси одинаковы, т.к. категории одинаковы для обоих рядов (столбец Месяц).

    Кликните сначала по ряду Продажи, затем по Прибыль — подписи по горизонтальной оси будут одинаковы.

    При желании это также можно изменить. В окне Выбор источника данных выделите ряд Прибыль, нажмите кнопку Изменить расположенную справа, удалите ссылку на ячейки. Теперь у ряда Прибыль вместо названия категорий будут просто порядковые числа 1, 2, 3,… Однако, они не будут отображаться на диаграмме, т.к. отображается пока только Основная горизонтальная ось.

    Теперь в меню Оси (вкладка Макет, группа Оси) выберите Вспомогательная горизонтальная ось и установите ее Слева направо. В окне формата Вспомогательной вертикальной оси измените точку пересечения оси (установите Автовыбор). Получим вот такую диаграмму.

    Хотя техническая возможность отображения 2-х различных категорий существует, конечно, таких диаграмм нужно избегать, т.к. их сложно воспринимать. Категории должны быть одинаковыми для всех рядов на диаграмме. Естественно, такой трюк сработает только для двух групп рядов, т.к. имеется всего 2 типа оси: основная и вспомогательная.

    Диаграмма График во многом аналогична Гистограмме с группировкой: к ней применимы те же идеи по отображению двух рядов со значительно отличающимися значениями, что и к Гистограмме.

    После размещения рядов на разных осях получим вот такую диаграмму (линии вертикальных осей выделены цветами, соответствующими цветам рядов).

    Примечание. Если провести горизонтальные линии сетки к вспомогательной оси, то они, естественно, могут не совпасть с линиями к основной оси, т.к. масштабы осей (величины основных делений вертикальных осей) могут не совпадать. Это может «перегрузить» диаграмму.

    Вообще, к использованию вспомогательных вертикальных осей, а тем более вспомогательных горизонтальных осей для Гистограммы и Графика нужно подходить обдуманно: ведь диаграмма должна «читаться» — быть понятной без дополнительных комментариев.

    Визуально Точечная диаграмма похожа на диаграмму типа График (если конечно у Точечной диаграммы точки соединены линиями).

    Различие состоит в том, что для построения Графика в качестве координаты Х всегда используется последовательность 1, 2, 3, … (с подписями — категориями), а для Точечной значения по горизонтальной оси м.б. любыми числами (см. статью График vs Точечная).

    Примечание. Если для построения Точечной диаграммы не указана ссылка на значения Х (или ссылка указывает на текстовые значения), то в качестве координат по Х будет использована та же последовательность 1, 2, 3, …, что и для Графика.

    Исходя из вышесказанного, при построении диаграммы Точечная целесообразно указывать числовые значения по Х. В противном случае нужно просто использовать График, т.к. для него можно задавать любые подписи по Х (в том числе и текстовые), что для Точечной диаграммы сделать нельзя (только числа).

    Теперь о совмещении разных типов диаграмм с Точечной. Если для Точечной диаграммы не используется координата Х, то на диаграмме она выглядит как График.

    Подписи по горизонтальной оси берутся от Графика. В окне Выбор источника данных видно, что для ряда отображаемого Точечной диаграммой подписи горизонтальной оси одинаковы изменить/ удалить нельзя.

    Кроме того, График может быть только на основной оси и поменять это нельзя.

    Если для Точечной диаграммы используется координата Х и оба ряда отложены по одной (основной) оси, то получается не очень красивая диаграмма.

    Это связано с тем, что при совмещении с Точечной диаграммой (на одной оси и когда у Точечной указаны значения по Х), диаграмма типа График становится как бы главной:

    • на горизонтальной оси отображаются подписи только для Графика;
    • вертикальная сетка не отображается для отрицательных значений Х (т.к. График строится только для Х=1, 2, 3, …);
    • у Графика невозможно изменить Ось с Основной на Вспомогательную (у Точечной можно).

    Если Точечную построить на вспомогательной оси, то диаграмма изменится.

    Подписи для Точечной (значения по Х) теперь отображаются сверху.

    Совет. Диаграмма типа Точечная используется для построения окружностей, эллипсов и других замкнутых фигур на плоскости.

    Теперь рассмотрим построение 2-х рядов данных, которые используют диаграмму Точечная.

    Сначала построим 2 эллипса с различными координатами центра и размерами полуосей без использования вспомогательных осей.

    Примечание. Фактически на диаграмме 4 ряда данных: точка центра представляет отдельный ряд.

    Дважды кликнем по бордовому эллипсу и выберем построение ряда на вспомогательной оси (сделаем то же и центра эллипса).

    Теперь координаты Y для бордового эллипса откладываются по правой вертикальной оси (можно ее для наглядности выделить также бордовым цветом).

    Добавим Вспомогательную горизонтальную ось (в меню Оси (вкладка Макет, группа Оси) выберите Вспомогательная горизонтальная ось и установите ее По умолчанию).

    Наверное, для диаграммы типа Точечная использование вспомогательных осей наиболее оправдано – это позволяет отображать на одной диаграмме различные по масштабу кривые.

    В статье Основные типы диаграмм показано, что разместить несколько рядов в круговой диаграмме технически можно, но, как правило, не целесообразно.

    Совмещение разных типов диаграмм

    Про совмещение Графика и Точечной диаграммы рассказано выше (см. раздел Точечная).

    Совмещением Линейчатой и Гистограммы не стоит заниматься, т.к. выглядит это достаточно странно, почти также странно, как и совмещение Гистограммы с Круговой (см. также статью Основные типы диаграмм, раздел Круговая).

    Совет. Также можно посмотреть статью Совмещаем разные типы диаграмм.

    Оригинальностью совмещения могут также похвастаться Гистограмма и Нормированная линейчатая с накоплением.

    Наверное, единственными типами диаграмм, которые стоит совмещать, являются График и Гистограмма (категории должны быть одинаковыми для обоих рядов).

    Для такой диаграммы постройте сначала Гистограмму с группировкой с двумя рядами (см. раздел Гистограмма в начале этой статьи). Затем выделите нужный ряд и нажмите кнопку Изменить тип диаграммы (вкладка Конструктор). Выбрав График или График с Маркерами нажмите ОК.

    Если масштабы значений у рядов существенно отличаются, то можно настроить вспомогательную вертикальную ось (см. раздел Гистограмма).

    Как создать диаграмму в Excel

    Здравствуй уважаемый читатель!

    В этой статье речь пойдет о том, как создать диаграмму в Excel. Информация, которая отображается в диаграмме, может сказать пользователю намного больше, нежели куча таблиц и цифр, вы можете визуально видеть, как и что отображает ваша диаграмма.

    Графики и диаграммы в Excel занимают достаточно значимое место, так как они одни из лучших инструментов для визуализации данных. Редко какой отчёт, обходится без диаграмм, особенно часто их используют в презентациях.

    Буквально несколькими кликами можно создать диаграмму, подписать ее и своими глазами увидеть всю текущую информацию в доступном визуальном формате. Для того чтобы было удобно создание диаграмм в Excel, в программе предусмотрен целый раздел который отвечает за это с обширной группой вкладок «Работа с диаграммами».

    А теперь, собственно, я думаю стоить рассказать, как создать диаграмму в Excel и поэтапно рассмотрим:

    Создание диаграмм в Excel

    С чего, же собственно, начинается создание диаграмм в Excel, первым делом нам надо исходные данные, исходя с которых и строится, собственно, диаграмма. Рассмотрим создание диаграмм в Excel пошагово:

    • вы выделяете всю таблицу, вместе с подписанными столбиками и строками;
    • выбираете вкладку «Вставка», переходите в блок «Диаграммы» и выбираете тип диаграммы, которую хотите создать;

    Выбор и изменение типа диаграммы

    Если же вы создали диаграмму, которая не удовлетворяет ваши требования, то в любой момент вы можете выбрать тот тип диаграмм, который максимально отвечают вашим требованиям.

    Для выбора и изменения типа диаграммы нужно:

    • во-первых, снова выделить всю вашу таблицу;
    • во-вторых, входите в вкладку «Вставка», снова идём в блок «Диаграммы» и изменяем тип диаграммы из предложенных вариантов;

    Замена строк и столбцов в диаграмме

    Очень часто когда происходит построение диаграмм в Excel возникает путаница и путаю строки и столбцы или просто по ошибке не то было указано. Эту ошибку исправить легко, всего в пару шагов:

    • шаг 1: вам нужно выделить вашу диаграмму, активизируется группа вкладок «Работа с диаграммами»;
    • шаг 2: выбираете вкладку «Конструктор» и нажимаете пиктограмму «Строка/столбец» и всё данные по оси координат поменялись местами;

    Изменяем название диаграммы

    Итак, диаграмму мы создали, но это еще не последний шаг, ведь мы должны назвать ее, что бы не только мы, через некоторое время, знали, о чём идет речь, но и те, кто будет пользоваться созданной нами диаграммой. Итак, изменение диаграммы происходит очень быстро, всего в пару кликов:

    • во-первых, вы должны выделить вашу диаграмму, для появления в ленте меню группы вкладок «Работа с диаграммами»;
    • во-вторых, выбираете вкладку меню «Макет» и нажимаете иконку «Название диаграммы», в выпадающем меню вы можете выбрать размещение названия диаграммы, для нас подходит пункт «Над диаграммой»;
    • в-третьих, вы, собственно и называете свою диаграмму;

    Работа с легендой диаграммы

    Следующим шагом, это сделать легенду для нашей диаграммы. Легенда – это описание информации, которая есть в диаграмме. Обычно, по умолчанию, легенда автоматически размещается справа в диаграмме. Создание легенды для диаграммы можно следующим образом:

    • выделяете свою готовую диаграмму и переходите в активизированную группу вкладок «Работа с диаграммами»;
    • выбираете вкладку «Макет», выбираете пункт «Легенда» и с предоставленного списка выбираете подходящий вам вариант, например «Снизу»;

    Подписи данных в диаграмме

    Создание диаграмм в Excel заканчивается последним этапом работы с диаграммой, это подпись данных. Эти вы сможете акцентировать внимание в какой-то точке с данными или на группу данных. Подпись поможет свободно оперировать полученными данными. Сделать ее можно так:

    • как и всегда, первым пунктом, это выделение вашей диаграммы и переход к группе вкладок «Работа с диаграммами»;
    • нажимаете столбец диаграммы, чтобы выделить нужный ряд данных, нажимаете еще разик по столику для выделения одной точки данных;
    • переходите на вкладку «Макет», кликаете иконку «Подписи данных», и выбираете с выпадающего списка подходящий вам пункт, к примеру «У края, снаружи»;

    Вот мы и рассмотрели тему, как создать диаграмму в Excel, надеюсь что информация вам была полезной и информативной.

    До встречи в новых видео уроках!

    Кто работает целый день, тому некогда зарабатывать деньги.
    Джон Дэвисон Рокфеллер

    Читать еще:  Поиск по листам в excel как сделать
  • Ссылка на основную публикацию
    Adblock
    detector
